당연히 디지털로 되어 있는걸 사용하면 편하고 누구나 사용할 수 있지만
기계식으로 되어 있는것도 사용할 줄 알아야 한다.
게다가 큰 것들은 비싸기 때문에 기계식은 어쨋든 필수이다.

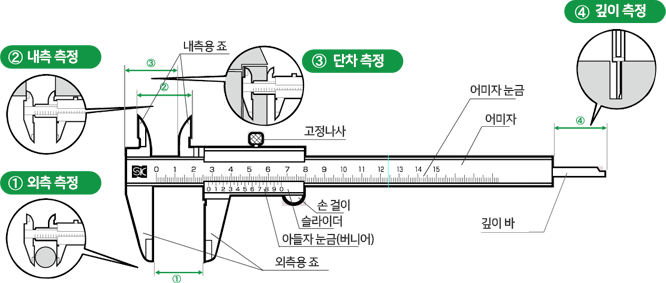

버니어 캘리퍼스의 기본
버니어 캘리퍼스는 외측·내측·단차·깊이 등을 측정할 수 있어 기계 가공 현장에서 가장 많이 보급된 측정 공구 중 하나입니다. 각 부분의 명칭·측정 가능한 형상을 소개합니다.

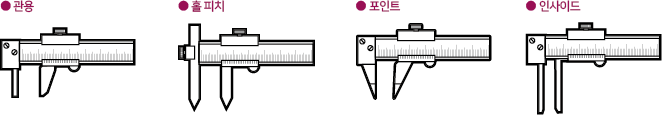

버니어 캘리퍼스의 종류
표준형 이외 가는 홈, 홀 피치, 파이프 두께 등 측정물의 형상이나 특징에 따라 다양한 종류의 버니어 캘리퍼스가 있습니다. 측정물의 형상이나 특징에 맞춰 최적인 버니어 캘리퍼스를 선택해 주십시오.
출처 : 니이가타 정기 (주)
버니어 캘리퍼스의 정확한 측정 방법
버니어 캘리퍼스의 측정물에 대한 접촉 방법

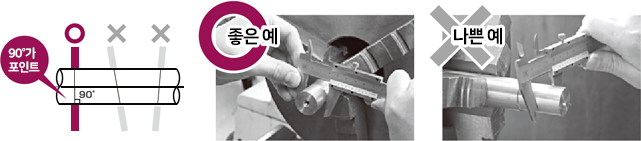

■ 원통체를 측정하는 경우
원통체의 축 방향에 대해 버니어 캘리퍼스가 직각이 되도록 죠 부분을 접촉합니다.
눈금 보는 법(아날로그 버니어 캘리퍼스)
버니어 캘리퍼스의 눈금 표시 방향에 수직으로 판독합니다.
수직이 아니면 어미자와 아들자(버니어)면의 높이 단차로 인해
시차가 생겨 오차가 발생합니다.

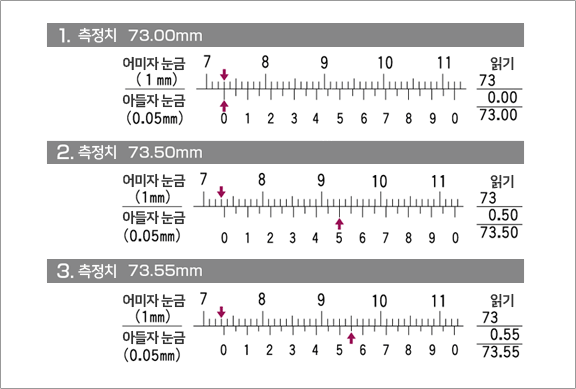

눈금 읽는 법
측정치는 어미자 눈금 + 아들자(버니어)눈금으로 판독합니다. 아래 그림의 눈금 읽는 법은 측정 예1의 눈금 읽기에서 [측정치 73.000mm], 측정 예2의 눈금 읽기에서는 [측정치 73.50mm]이고 예3에서는 [측정치 73.55mm]입니다.
출처 : 니이가타 정기 (주)
